详析大型游乐设备预埋件精准定位安装

作者:广州水上乐园设备厂家发布日期:2018-05-31 09:02浏览次数:

  中国主题乐园建设目前达到最鼎盛的时期,各地主题乐园风声水气,遍地开花。说到游乐设备,大家并不陌生。现在各地都有陆乐园,水乐园,每逢假期,这里都是人声鼎沸,欢声笑语。大家对游乐设备的第一印象,往往都是高大伫立的钢结构轨道,五颜六色的滑道,为其鲜艳的外形和色彩着迷,但是很少有人注意到隐藏在混凝土立柱里面的、毫不起眼的预埋件。正是这些毫不起眼的预埋件,让游客朋友们可以尽情欢乐,保障着人们的生命安全,让大家在玩乐中没有后顾之忧。

  那么什么是预埋件呢?预埋件就是预先安装(埋藏)在隐蔽工程内的构件,就是在结构浇筑时安置的构配件,用于砌筑上部结构时的搭接。以利于外部工程设备基础的安装固定,预埋件大多由金属制造。在游乐设备安装中,预埋件主要分成预埋件,预埋板和预埋套管。作为游乐设备基础承重的预埋件,其安装精度直接关系着整个钢结构构件整体质量安全性和可靠性,是大型游乐设备安装过程中最为关键的一个重要环节。那么如何保证预埋件的安装精度呢?小编认为可从以下几方面进行管控:



一、熟悉图纸

1.研究坐标图

  根据业主(外方)提供的提资图,接合建筑、结构等施工图,确定设备单体的位置,预埋件的相对位置关系等等。提前与土建单位对预埋件安装事宜进行沟通协调,确保预埋件的顺利施工。要求测量工程师对设备安装图纸的非常熟悉。通过设备安装图纸和土建施工图纸的反复核对,确定图纸的准确性与完整性。

2.核对坐标

  根据业主(外方)提供的提资图中的坐标信息,与现场施工图纸进行核对,并对有误坐标进行及时反馈,避免因图纸差异造成后期预埋件施工错误,耽误后续主体机构安装进度。

3.确定坐标原点

  利用提资图上提供的坐标原点或者其他位置点,确定全部点位的相对位置关系。

4.坐标转换

  将业主提供的控制点坐标(绝对坐标)进行计算或者相对位置关系转换成提资图上提供的相对坐标,并确保各控制点闭合,整理存档。

5.计算坐标

  根据业主(外方)提供的提资图中的坐标信息,二次深化计算出预埋件施工过程中所需要的测量坐标,为预埋件施工及复测提供理论依据。

6.测量仪器

  设备预埋件设计图纸要求误差在±5mm,为确保安装精度,选择高精度全站仪,比如:徕卡TS09高精度全站仪。

  仪器参数:测角精度2″

  精度/测量时间标准:1.5mm+2×10-6D/2.4s,

  快速:3mm+2×10-6D/0.8s



二、控制网布设

  为保证控制点准确性,测量工程师需要在土建单位的控制点基础上进项重新布控,保证控制点精度能够满足设备安装的需要,并做好相关记录。同时对控制点做好围护工作,尽量避免意外因素导致控制点位移施工条件允许的情况下,采用观测台布控,可以更好的保证控制网的准确性。测量工程师需要根据业主(外方)提资在图中提供的坐标信息的基础上进行二次深化计算,为预埋件施工及其过程控制提供理论依据。

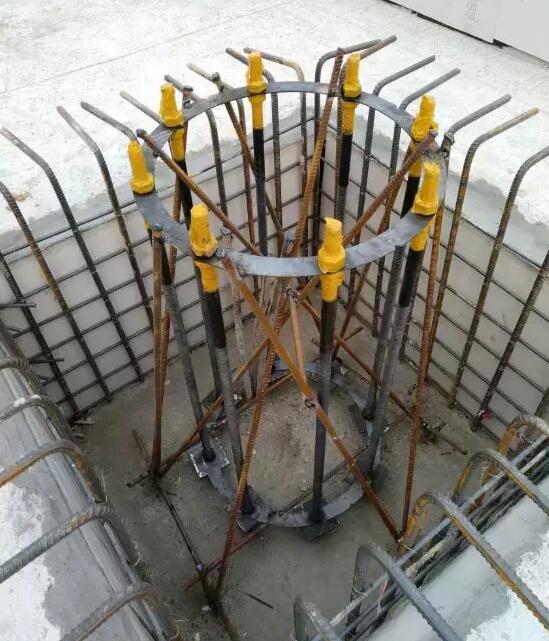

预埋件组装图



三、预埋件组装

1. 预埋件组装

  预埋件的组装直接影响着预埋件的精度。在预埋件组装过程中,每个预埋件从组对,运输至现场的各个环节中,都要有专人对预埋件尺寸进行校核,确保螺栓与螺栓中心误差不能大于±2mm。同时,为防止浇筑基础时混凝土污染,定位板上方螺纹要用胶布缠绕,定位板下方隔离螺纹包裹胶布或套管要保证图纸设计长度。

2. 预埋件校核

  测量员对已组装预埋件进行复核调校,确保预埋件组装公差满足施工要求。预埋件复核一般分为预埋件组装后复核以及预埋件安装前复核。



四、预埋件安装

1. 安放预埋件

  根据标高确定施工顺序,待施工到所需标高时开始安装设备预埋件。与土建单位复核基础或钢筋笼位置,位置无误根据图纸编号将对应预埋件放入相应基础或钢筋笼内,位置若有误待整改完成后再进行预埋件安装。

2.预埋件定位

  在安装过程中,为保证测量精度,采用莱卡TS09高精度全站仪(或拓普康)。

  坐标精度要求:X 、Y坐标误差不得大于±5毫米;Z坐标误差不得大±5毫米。

  安装预埋件主要分为预埋件安装,预埋件测量,预埋件清理及成品保护三个主要步骤。

  预埋件安装前,需要对土建预留的钢筋笼或者基础位置进行复核,在其标高,位置满足预埋件安装要求后方可进行预埋件安装。

3. 焊接加固

  制作独立钢筋支撑架体系,对预埋件进行加固。钢筋支撑架体系需与土建结构钢筋分离,减少在后续土建施工过程中对预埋件的影响。



五、预埋件测量

1.定位测量

  在安装过程中,测量员通过使用全站仪对预埋件位置全程监控,指导安装人员对预埋件进行定位,然后复测(第一次),使其绝对位置满足X,Y轴误差≤±5mm,Z轴误差≤±5mm。

  预埋件加固加固完毕后进行复测(第二次),保证其满足精度要求。若出现超差,及时进行改正。

2.浇筑前复测

  土建方完成钢筋笼绑扎及模板支护后,对预埋件进行复测(第三次)并做好记录。填写预埋件混凝土浇筑前测量成果报告并通知业主监理,外方等相关单位进行现场验收并完善资料。

3.浇筑过程测量

  在浇筑过程中,要进行跟踪测量,防止混凝土浇筑时影响预埋件精度。

4.浇筑完成复测

  在混凝土浇筑完成后半小时内进行预埋件混凝土浇筑后复测(第四次),对有偏差的预埋件及时进行处理,保证预埋件误差在允许范围内并完善资料。


六、预埋件成品保护

  在混凝土浇筑前,使用塑料套管,保护罩或用胶布缠绕螺杆,以免混凝土浇筑时螺杆污染。混凝土凝固后,及时清理基础及螺杆表面混凝土残渣,并采用给螺杆涂抹润滑油等方式进行防锈处理。

  通过以上步骤,就可以很好的控制预埋件安装过程中的人为误差,使安装完成的预埋件达到我们预期的要求,为下一步钢结构的安装创造良好的施工条件,保证游乐设备安全、高质量、快速地安装完成。
